OSC Low-E

专业的Low-E镀膜解决方案

OSC Low-E是专业的Low-E镀膜解决方案,能够进行Low-E膜系设计、膜系反演拟合、材料折射率拟合与管理、均匀性控制和调整,以及生产数据管理、工艺数据管理等。

OSC Low-E是基于美国 Filmstar光学薄膜软件 开发,利用Filmstar快速计算和优化反演的引擎,结合我们多年Low-E行业应用经验,突出解决用户的实际问题。

Low-E镀膜线是真正的一寸光阴一寸金,OSC Low-E快速计算、准确反演的优良性能能够显著加快调片时间,提升Low-E镀膜线的效率,均匀性的快速调整和控制是对产品质量的稳固提升与保障,降低用户的损失。

OSC Low-E简介


Low-E玻璃又称低辐射玻璃,是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。其镀膜层具有对可见光高透过及对中远红外线高反射的特性,使其与普通玻璃及传统的建筑用镀膜玻璃相比,具有优异的隔热效果和良好的透光性。

我国在Low-E玻璃普及率上和欧美国家有很大的差距,未来发展空间广阔。但绝大部分生产设备均是从美国或德国进口,设备价格和维护保养费用高昂,很多企业视Low-E镀膜线为自己的生命线,Low-E线运转的好坏直接决定企业的发展。

但是,Low-E线运转的低效率、巨大浪费、非可持续发展等问题一直困扰着广大Low-E镀膜企业,甚至Low-E镀膜上下游企业。

当前存在的突出问题有:

  • 调片靠经验、手算或者Excel,处理热反射玻璃膜系、单银膜系的时候能够凑合过关,但是对于双银、三银和更复杂的膜系方面基本无解;
  • 光谱和颜色无法达到要求,偶然调正,在镀膜设备参数出现异常之后又要重新调整,如此往复,浪费了很多的时间,没有计划可言;
  • 均匀性、一致性无法控制,特别是大角度干扰色的问题得不到解决;
  • 对于镀膜线设备、材料、工艺的把握和掌控局限于设备厂家给的参考资料或者书本上的大规律,没有具体细节和可验证可追溯的规律;
  • 膜系调整是车轮战,人员疲劳,抱怨,离职率高;
  • 大量的浪费(原片、靶材、电力);
  • 订单无法及时交付,新的订单无法承接;
  • 客户抱怨和投诉;

我们的OSC Low-E是基于有30多年历史的美国光学薄膜软件Filmstar开发,延续了其计算能力强、优化速度快的优点,结合Low-E行业实际应用需求和实际操作方式,结合我们国内外Low-E镀膜专家、计算机软件专家的经验和技术,融合了多项行业前沿技术,开发出方便实用的解决方案。

经过多方调研用户需求和一线用户沟通,加入了很多产品开发工程师和工艺调试人员的实际经验,突出快速、实效,以解决用户实际问题为基准,在经过数年的在国内外顶级镀膜生产线应用考验和多次实际工艺参数的功能修正后,取得了实际验证的良好效果。

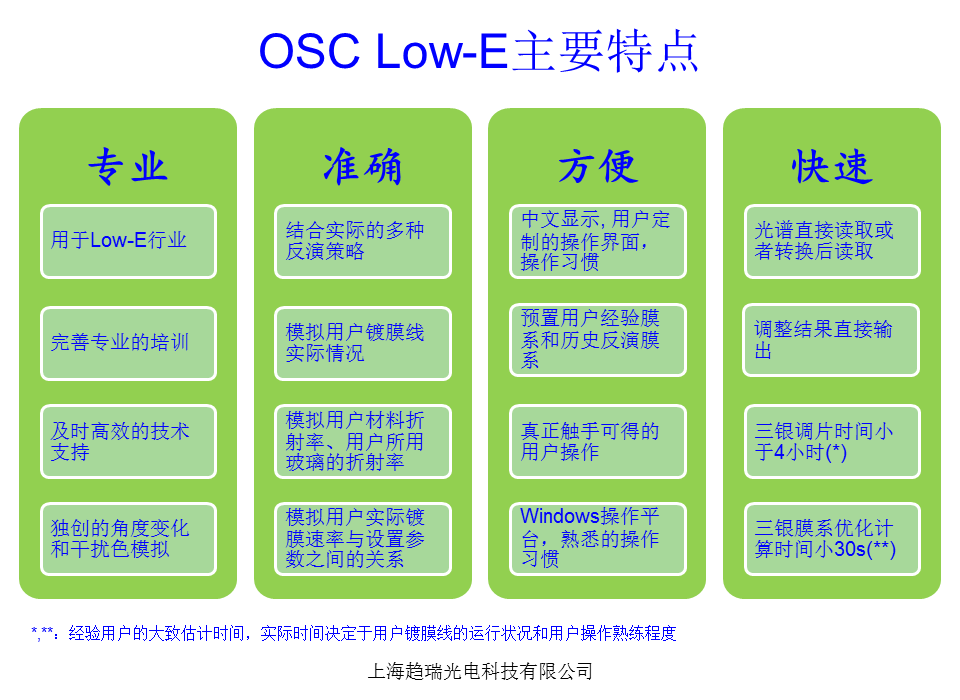

OSCLowE主要特点

OSC Low-E主要功能介绍-膜系开发

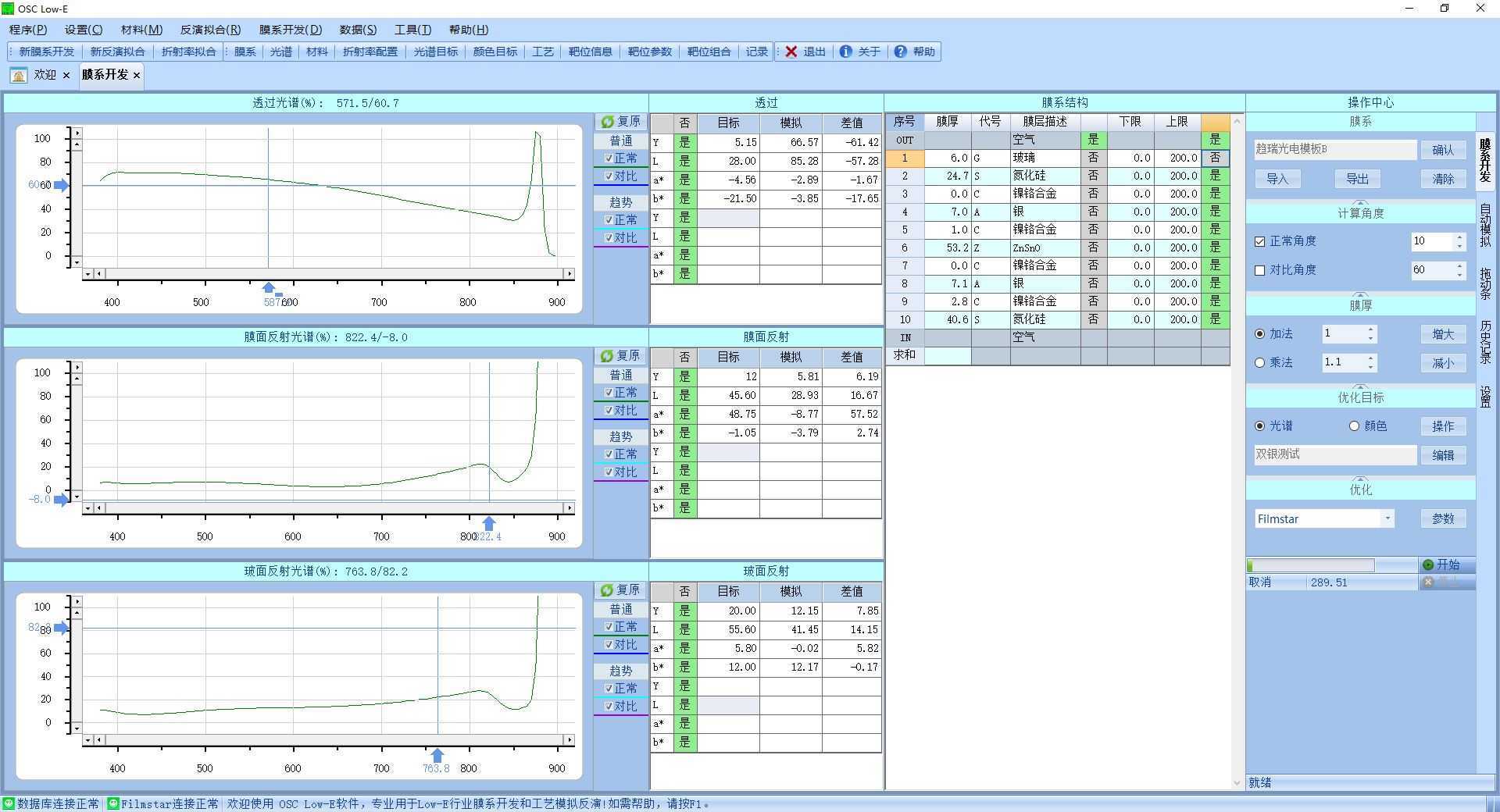

膜系开发是根据用户输入的光谱或者颜色目标来得到膜系的过程。

膜系开发可以在不占用生产线时间的情况下来开发膜系,比如仿样、来颜色定做都需要留有足够的时间去设计膜系得到要求的光谱、颜色,同时考虑物理性能如电阻率、耐酸碱、耐摩擦性能。

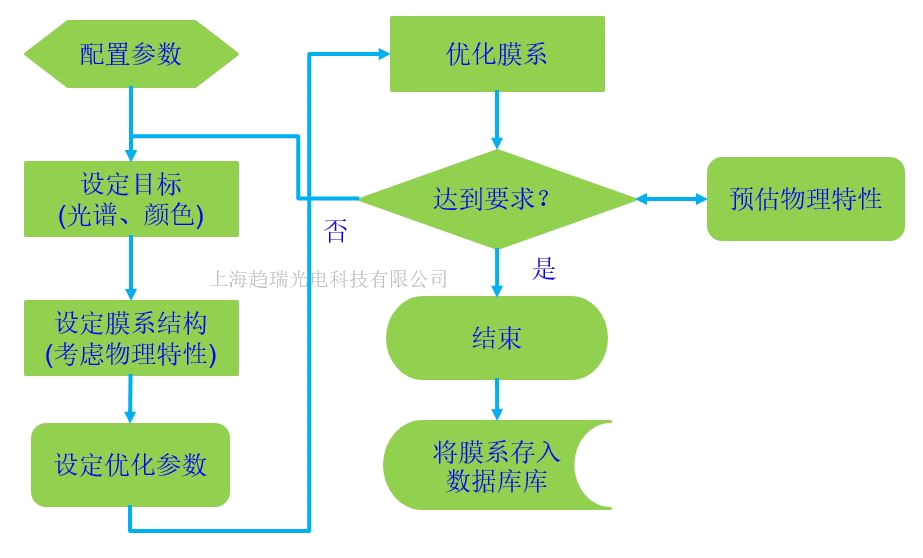

OSCLowE膜系开发流程

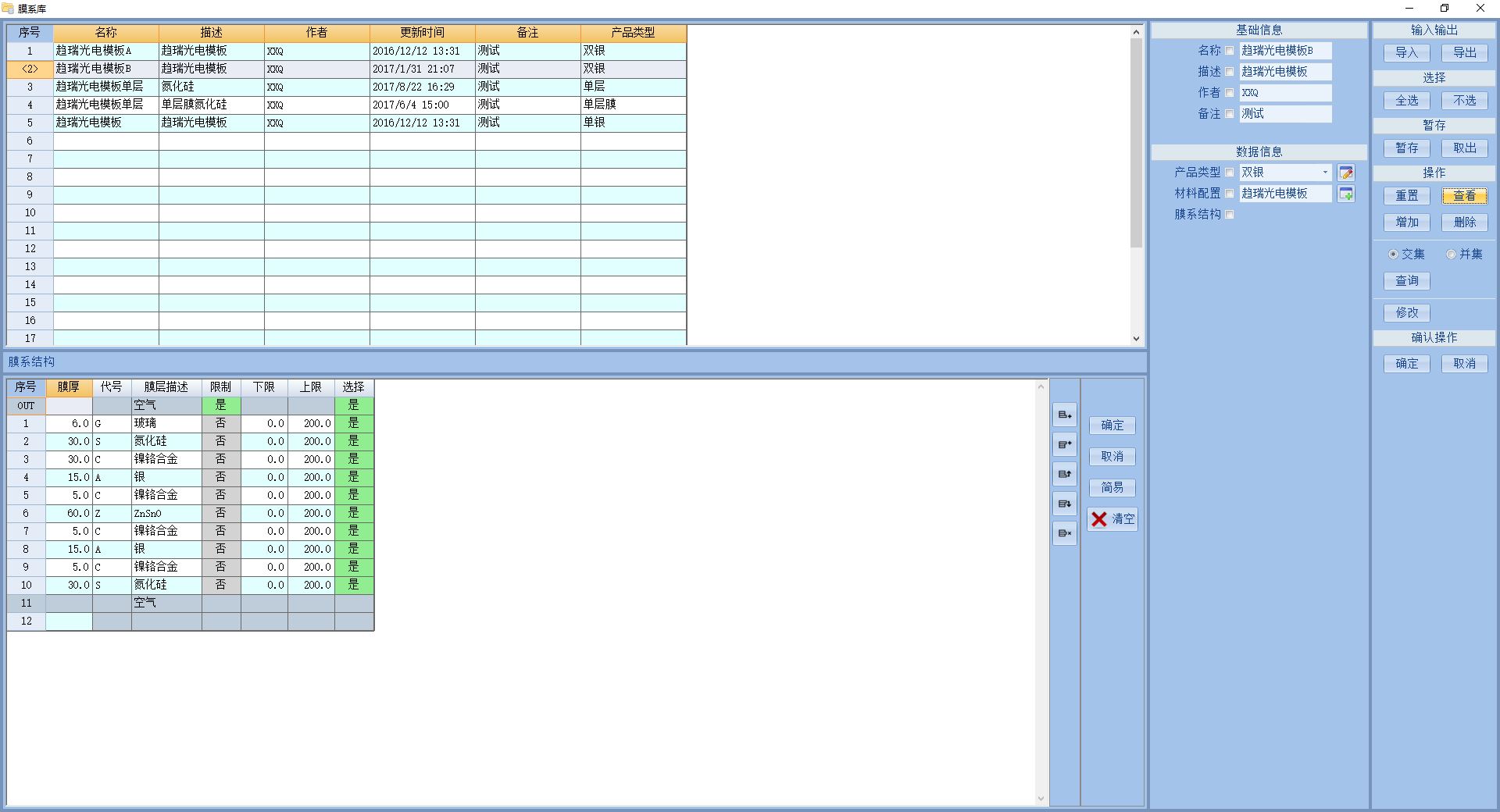

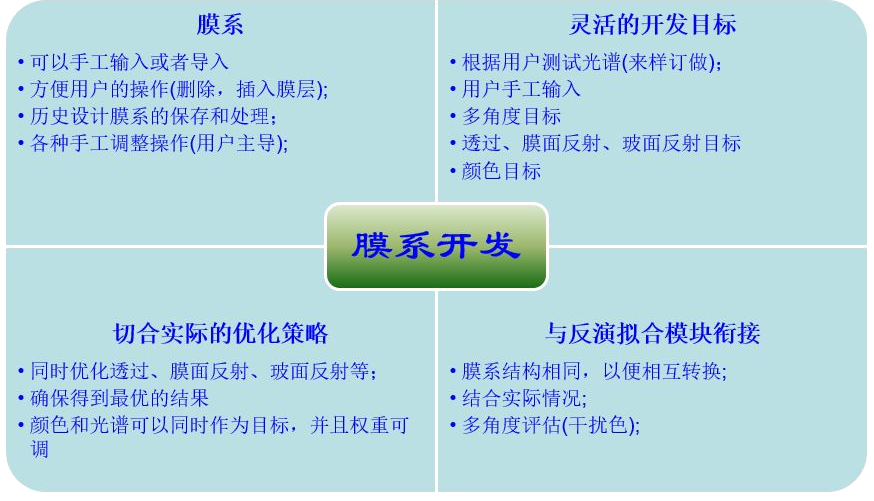

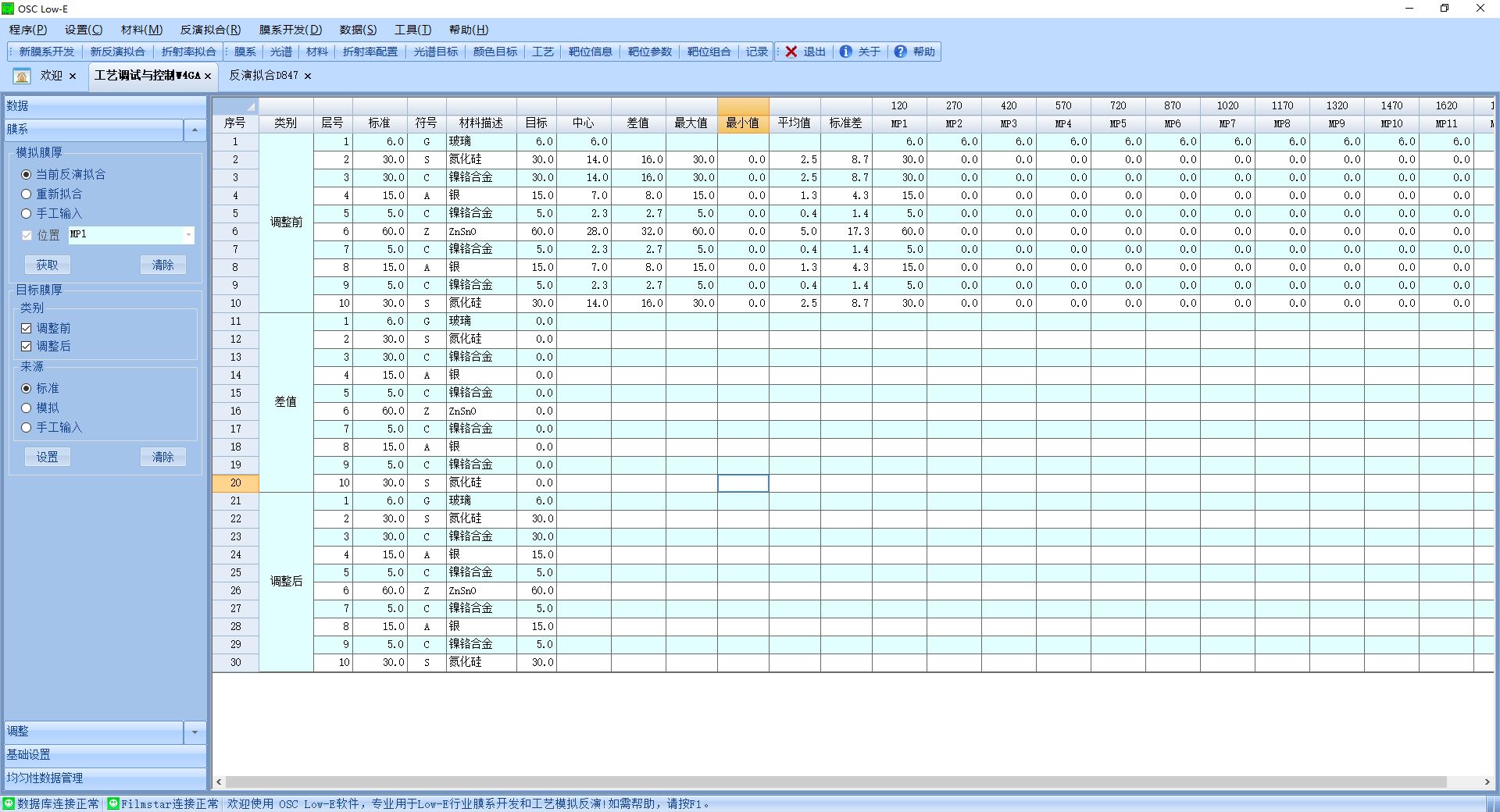

OSCLowE膜系开发

OSC Low-E主要功能介绍-反演拟合

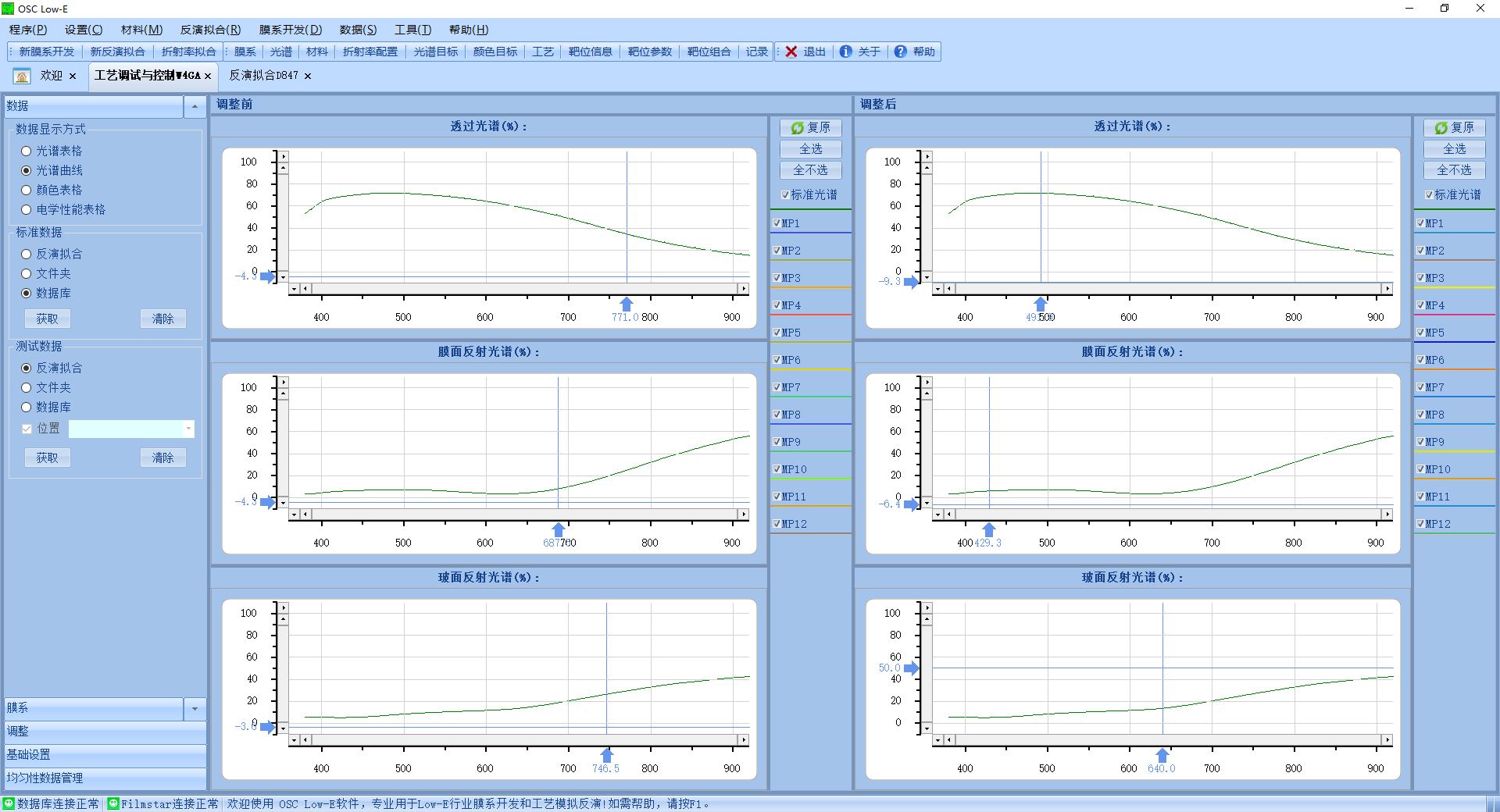

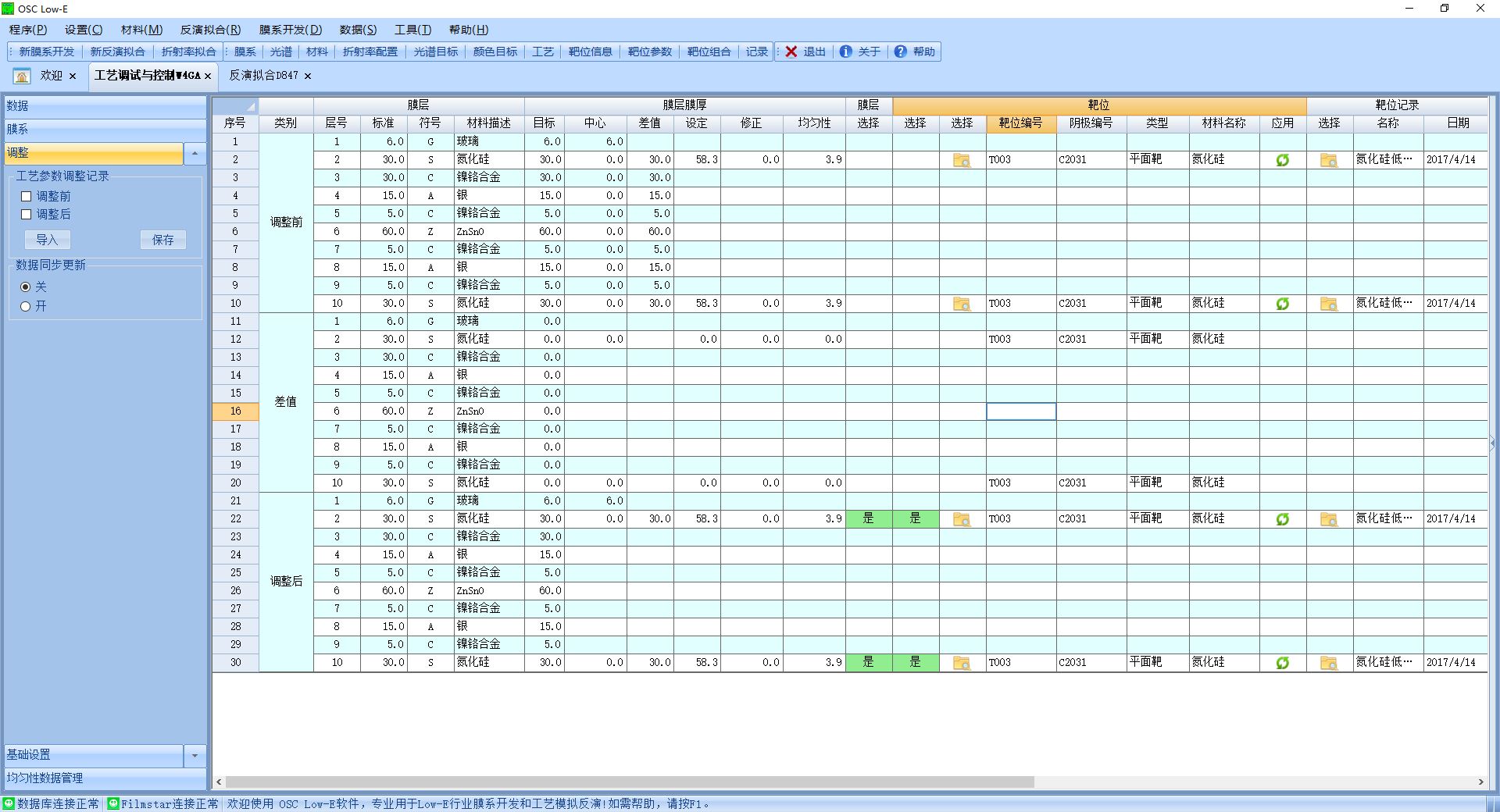

反演拟合是已知光谱数据,按照标准膜系的膜系结构去反演出每一层的膜厚的过程,是在生产过程中进行调片的关键步骤,通过反演出的膜系膜层厚度与标准膜系的膜层厚度对比,就可以知道需要调整的膜层厚度,通过逐步的反演拟合,就可以把实际镀膜的膜厚调整到标准膜厚,从而得到需要的光谱、颜色和物理特性。

反演拟合的速度和准确性直接决定镀膜线的运转效率和产品质量。

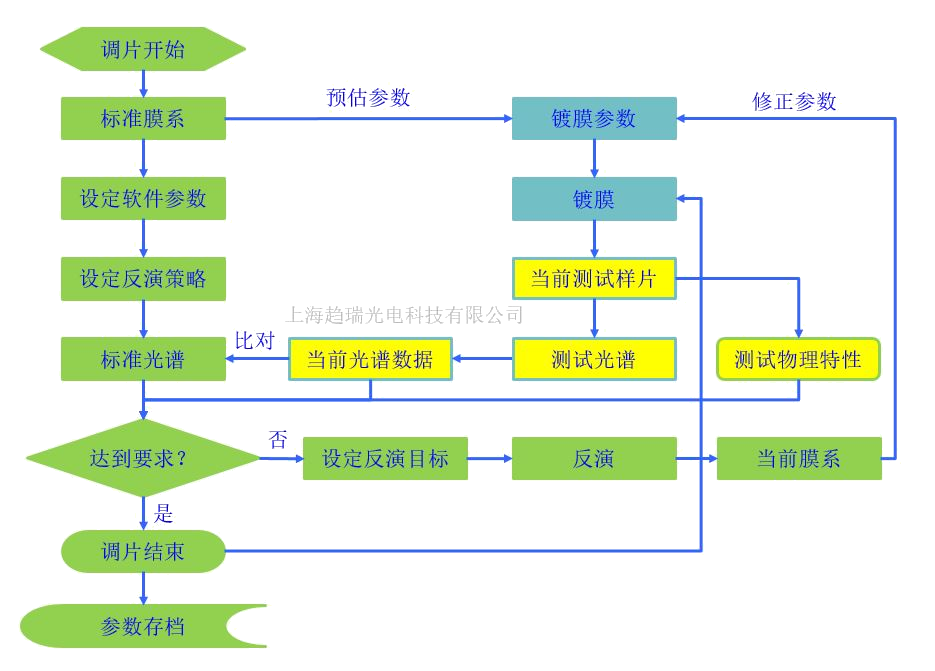

OSCLowE反演拟合流程图

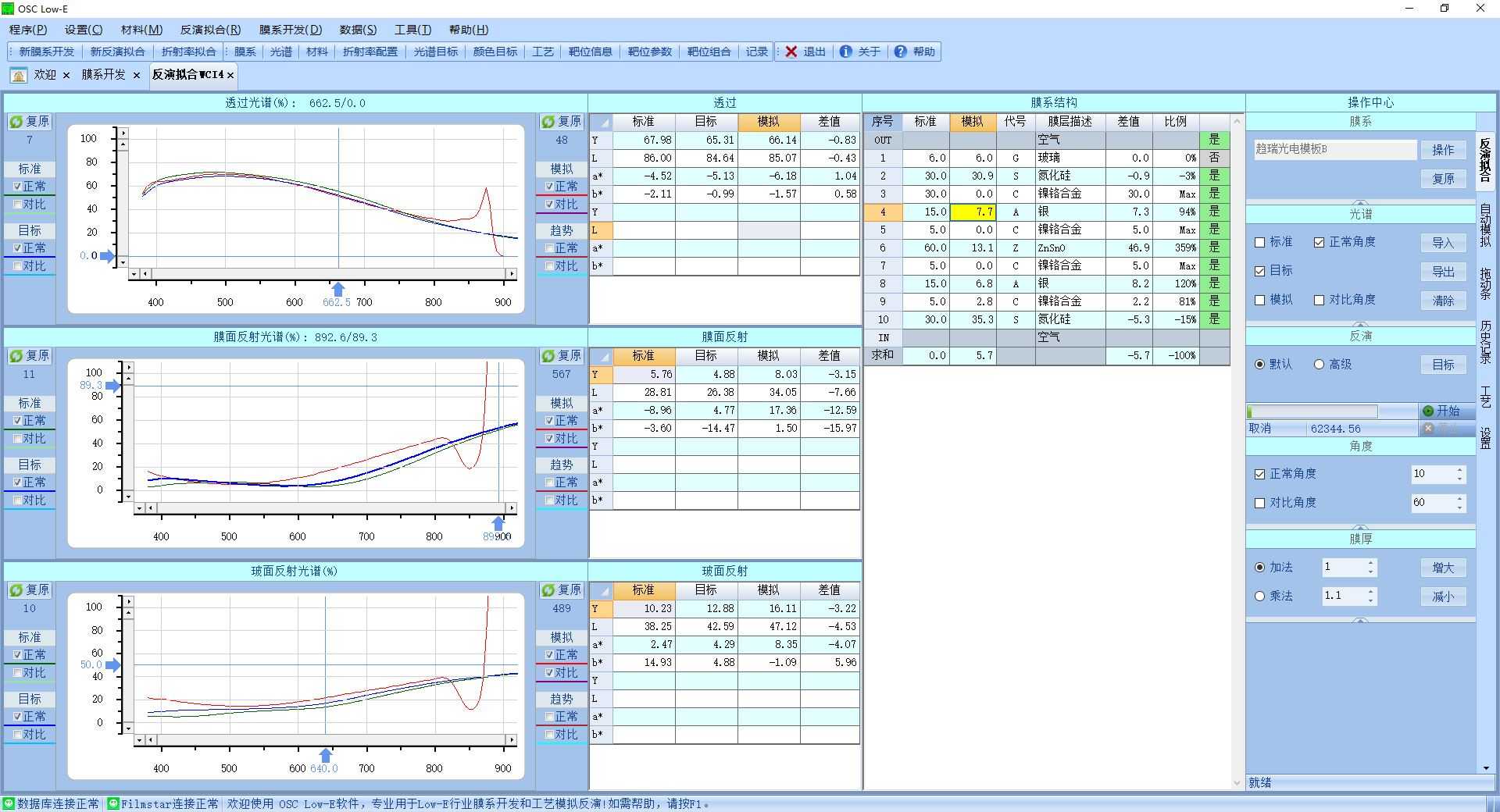

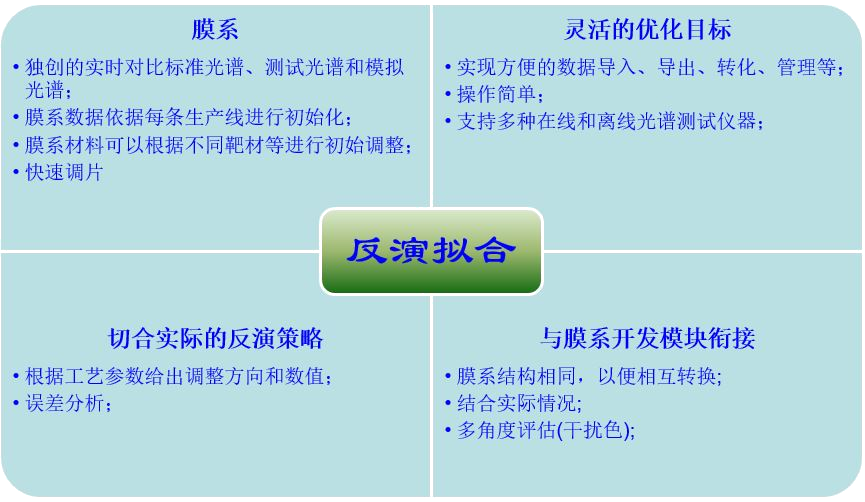

OSCLowE反演拟合特性介绍

OSC Low-E主要功能介绍-材料折射率拟合

材料的折射率是膜系计算和反演拟合的最重要的基础数据,没有准确的基板折射率、膜层材料折射率,是无法进行调片的。

  • 采用光度法拟合材料的折射率,需要测试透过率、反射率、膜厚中的一种或者多种,在测试数据准确度一样的情况下,数据类型越多,拟合结果的可信度就越高;
  • 可以是基板或者膜层材料,一般拟合膜层材料折射率时,需要已知基板材料折射率(可以先拟合);
  • 多角度光度数据对折射率拟合结果的收敛有帮助。

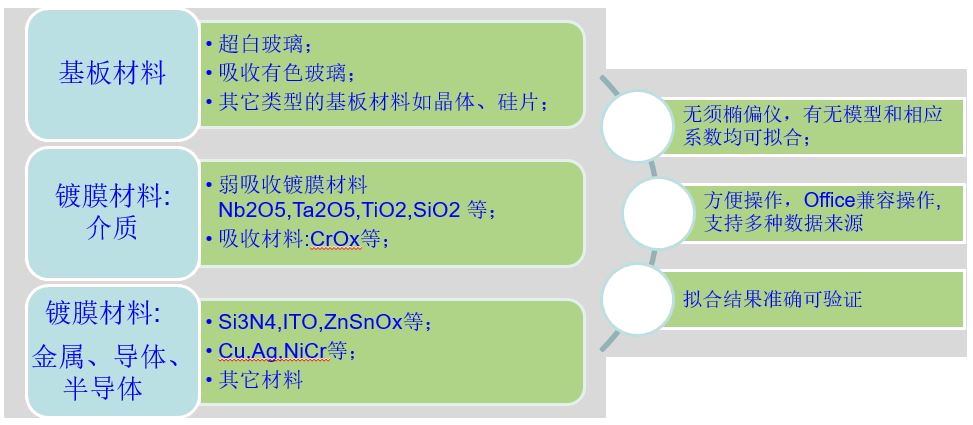

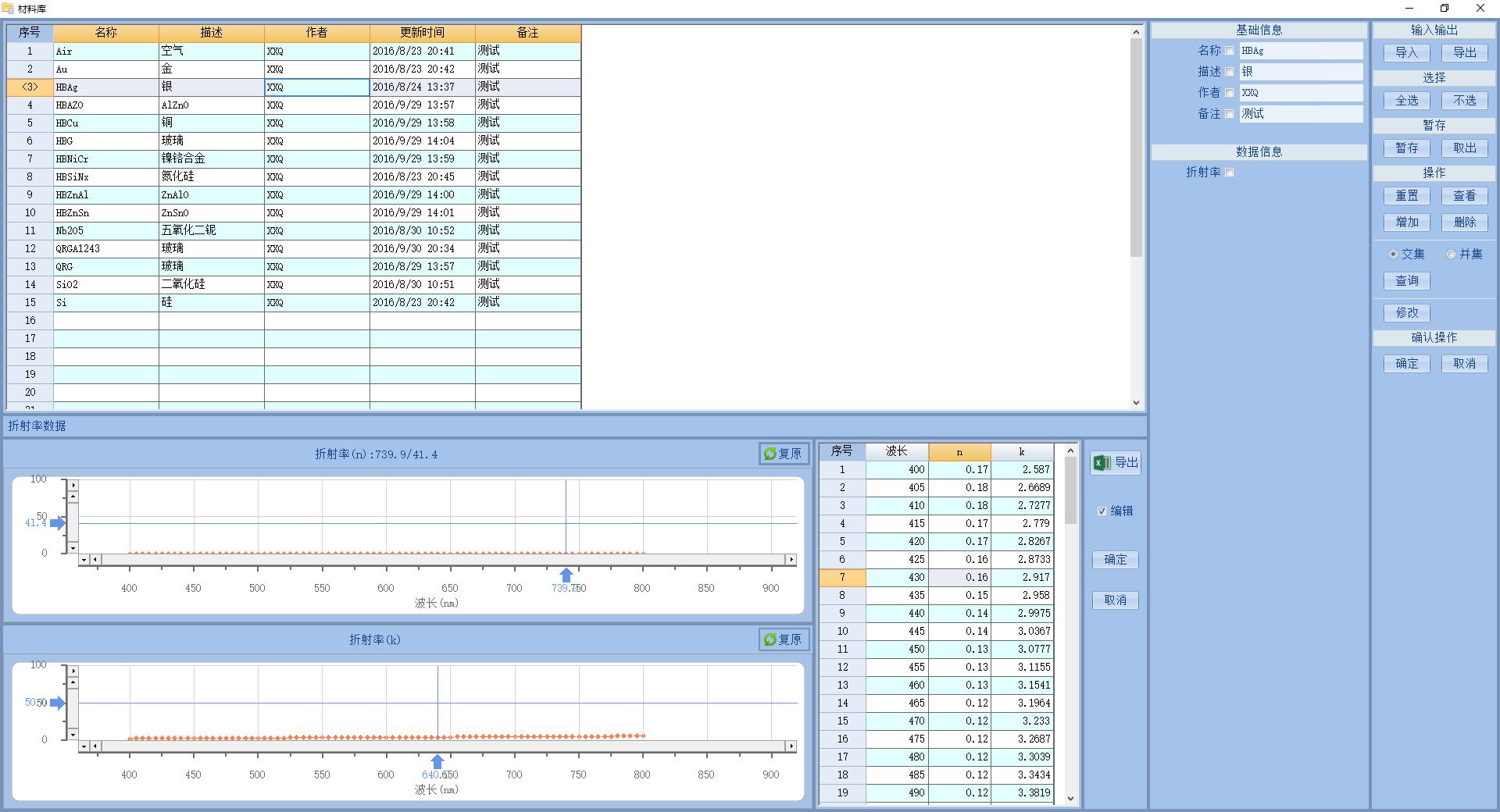

OSCLowE折射率拟合

OSC Low-E主要功能介绍-均匀性调整和控制

均匀性指的是玻璃不同位置的差异,可能出现的均匀性问题包括整体光学性能(颜色、辐射率)、物理性能(耐摩擦、温度冲击)、化学性能(耐酸碱)等,原因是不同位置的一层或者多层膜层差异(可能是膜厚差异、也可能是膜层材料的成分比例发生变化引起)。

影响均匀性的因素有很多,包括设备本身的结构、磁钢、气体分布管道、遮挡板、靶基距等,也有辅助气体的设置等。

我们通过对可能影响到均匀性的因素进行建模,分开仓和实时两种方式对均匀性进行调整。生产过程中也会实时读取每一片玻璃的测试光谱,以便监控均匀性。

OSC Low-E主要功能介绍-工艺数据管理

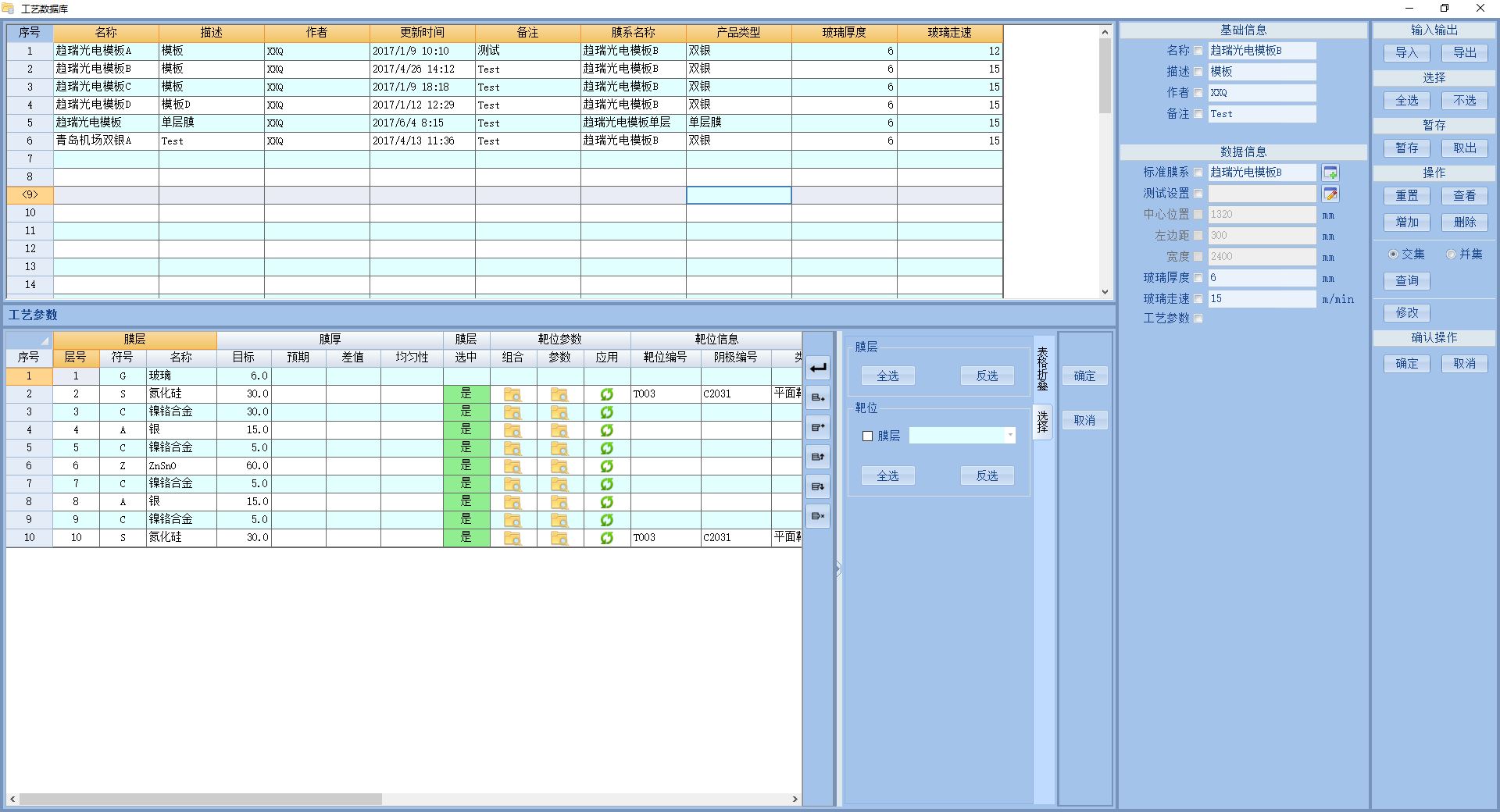

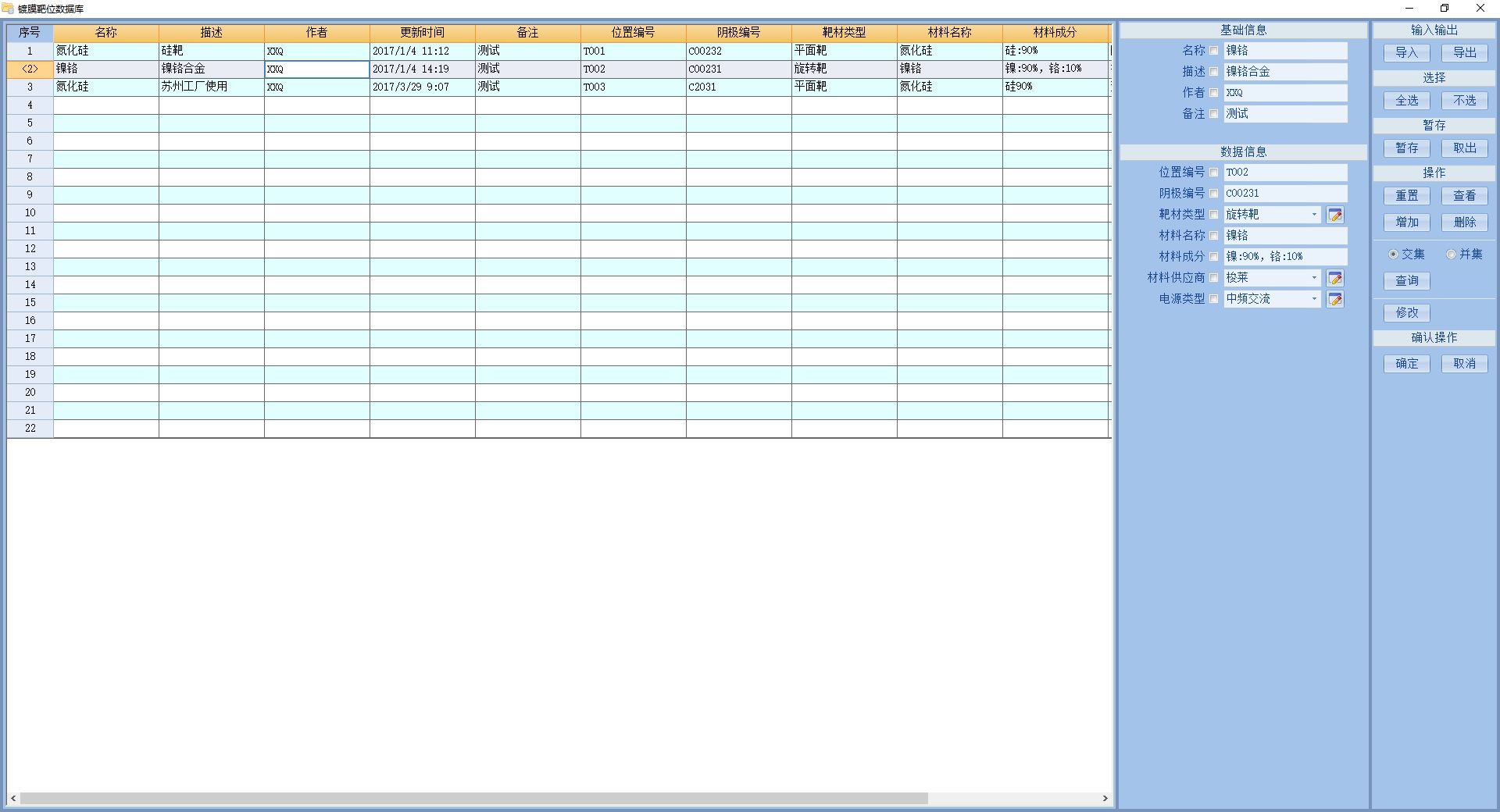

我们通过本地、局域网、云端的数据库(根据用户选择的配置)对用户镀膜线的工艺数据进行管理,方便用户存储、查询、调用工艺数据,包括膜系、材料折射率、膜系工艺、镀膜参数设置、均匀性数据等。

OSC Low-E主要功能介绍-生产数据管理

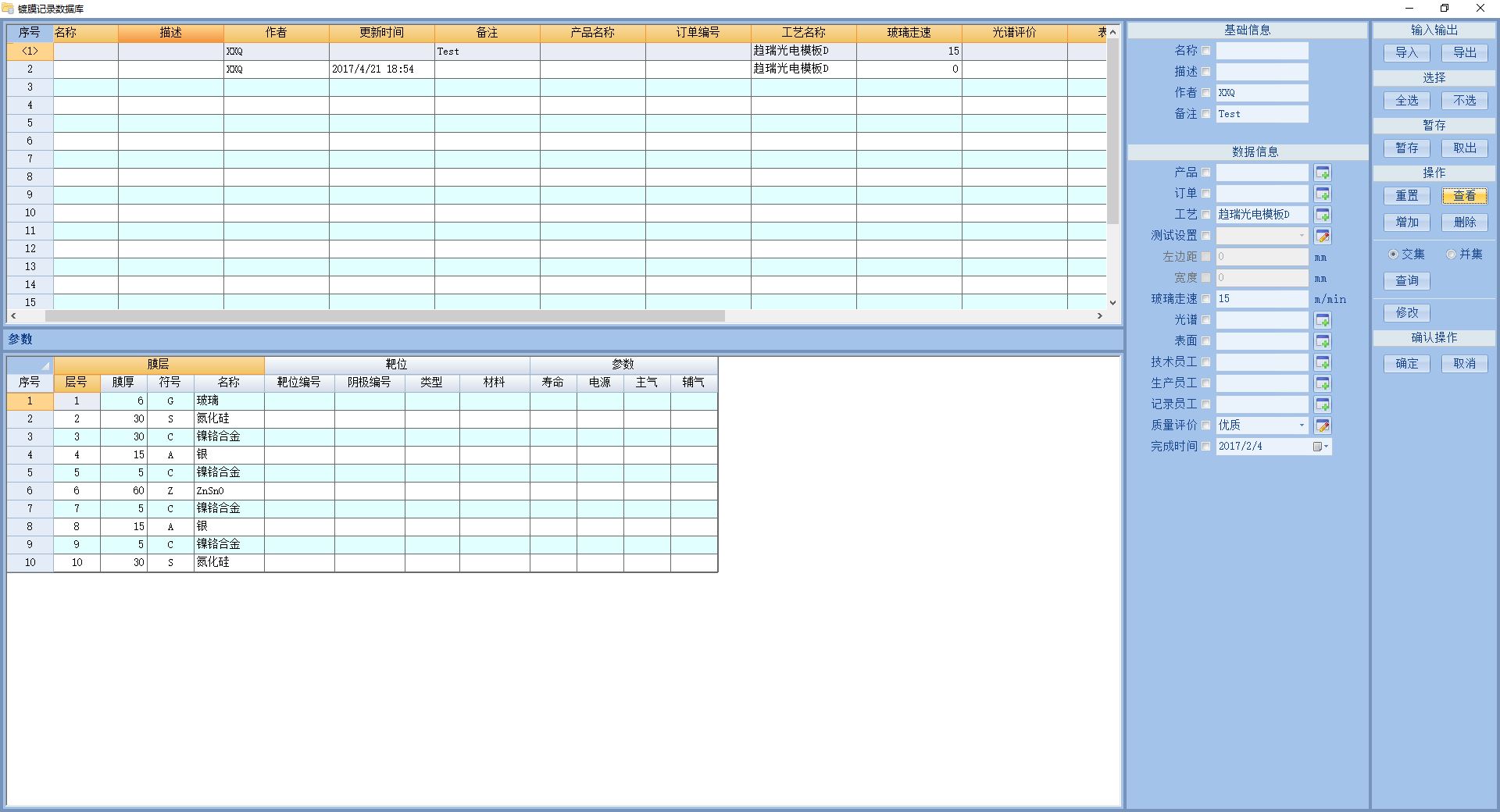

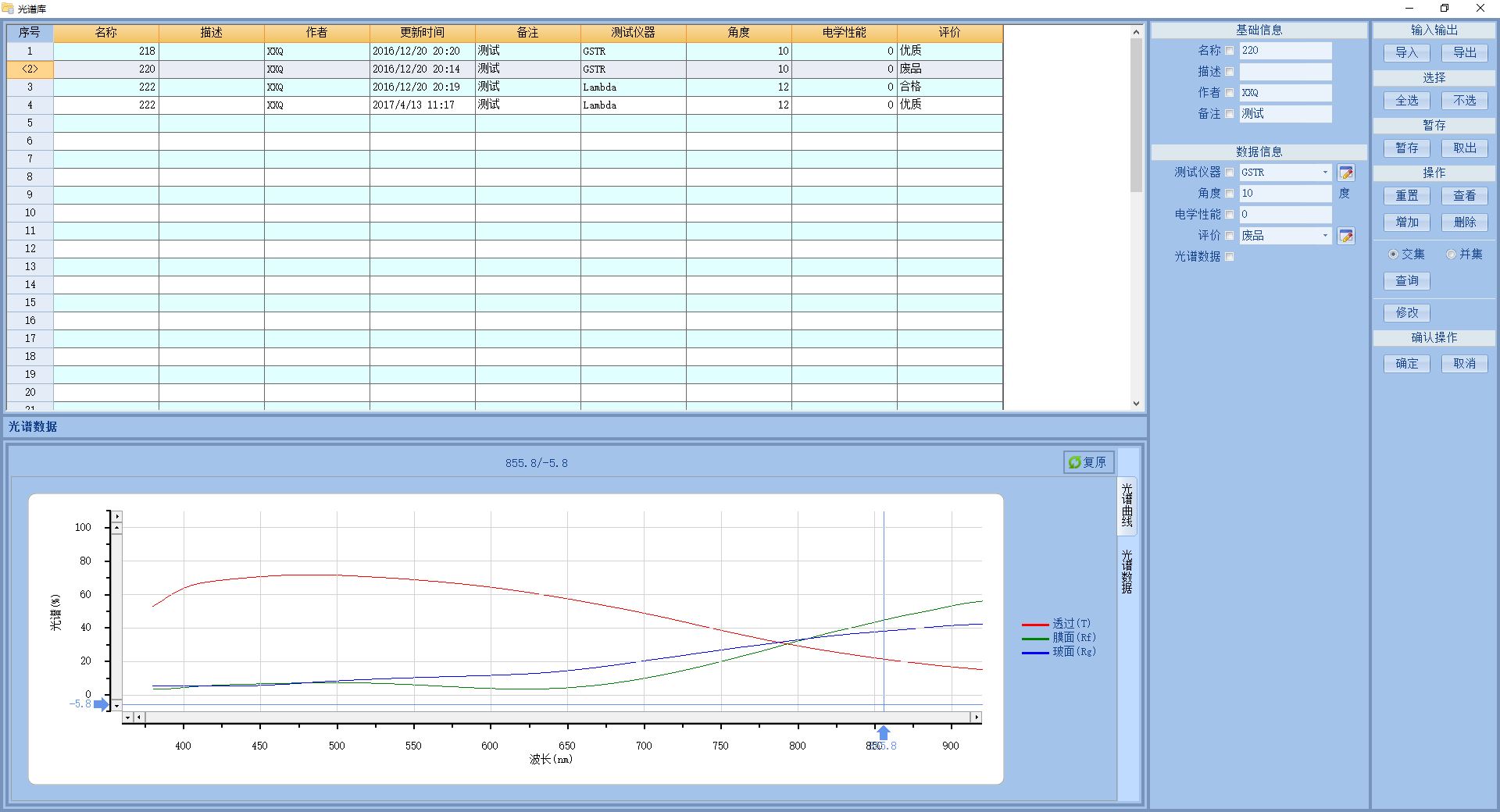

我们通过本地、局域网、云端的数据库(根据用户选择的配置)对用户镀膜线的生产数据进行管理,方便用户存储、查询、调用生产数据,包括光谱、颜色、生产调整记录等。

OSC Low-E其它功能介绍

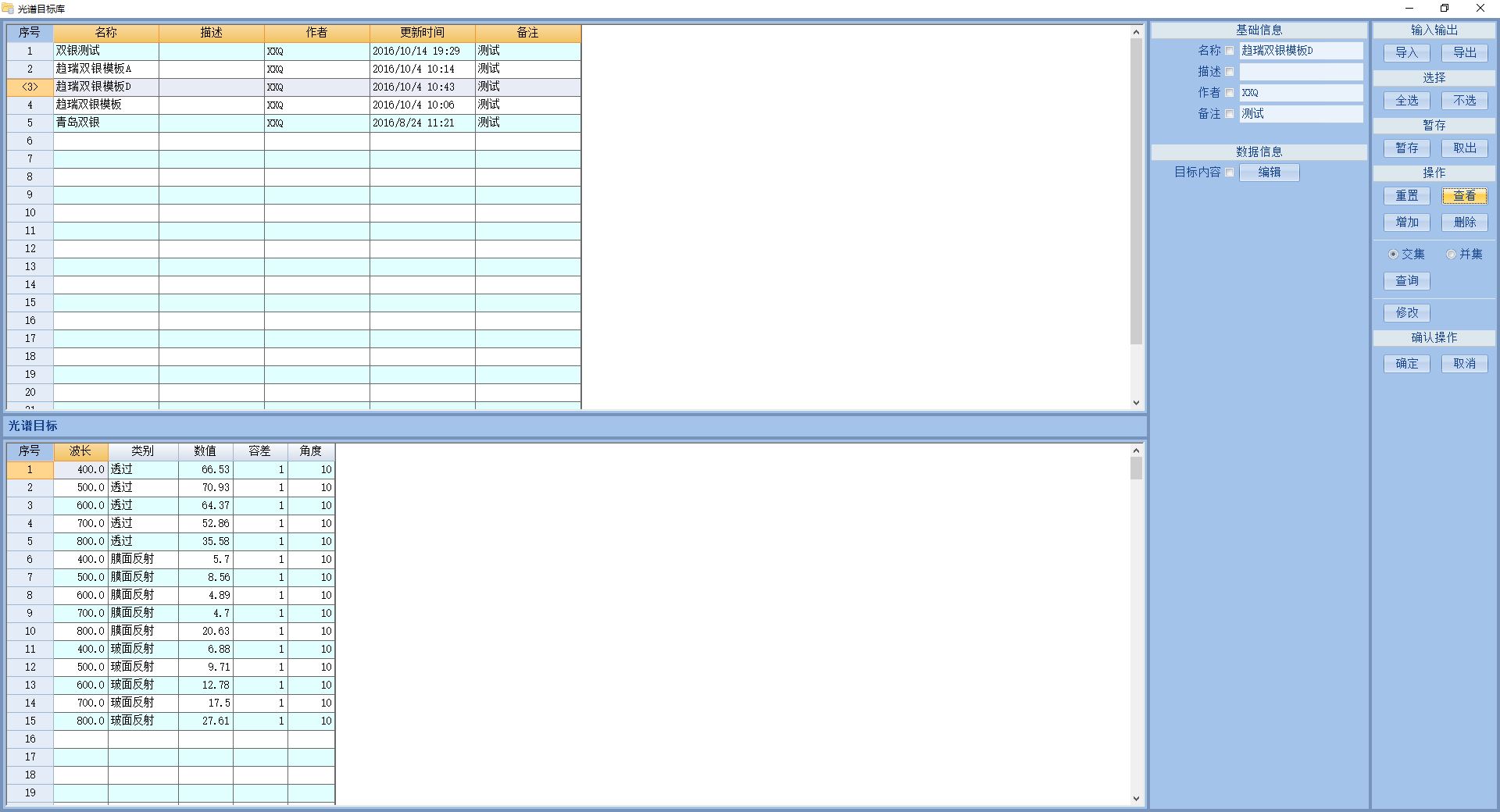

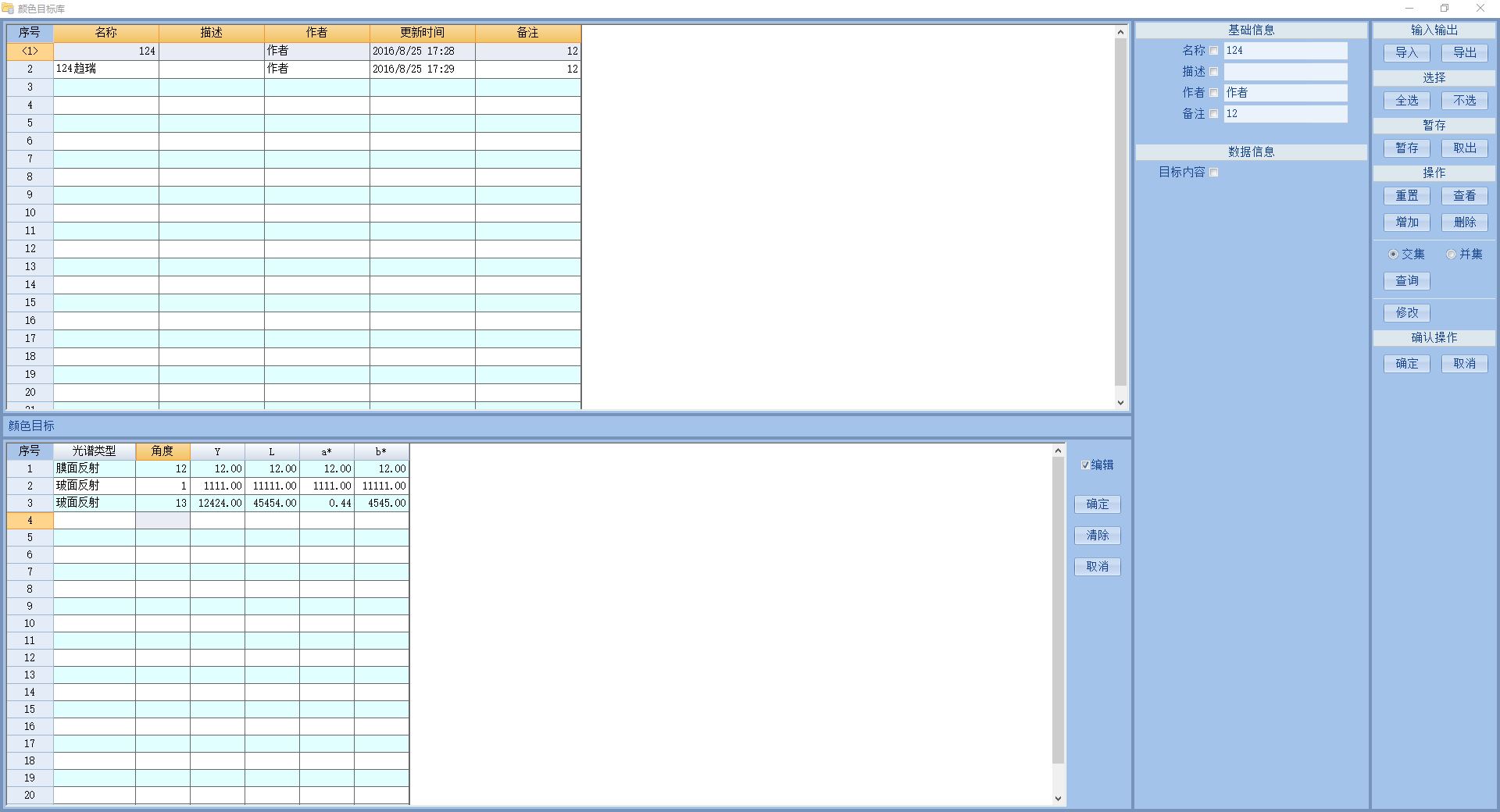

其它功能在持续开发和调试中,目前包含优化目标(光谱目标、颜色目标)管理,设备备件管理、订单管理、人力资源管理、客户管理等。

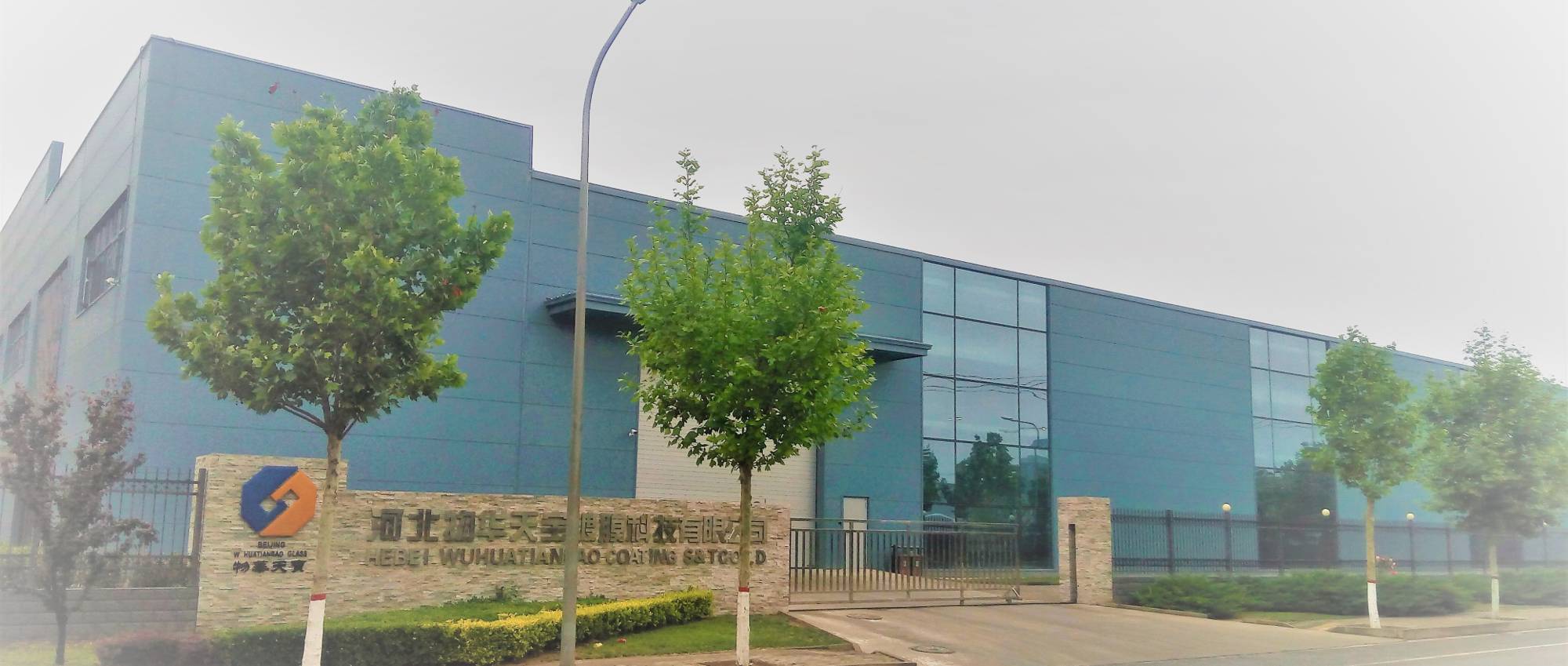

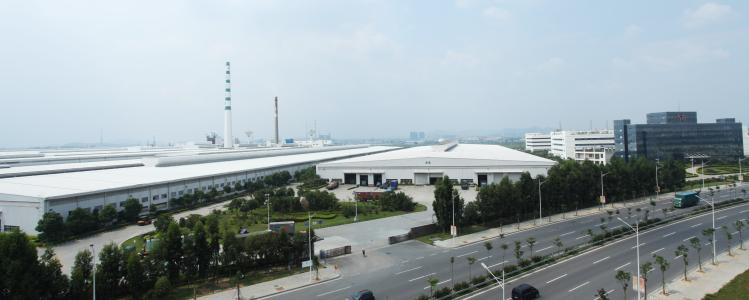

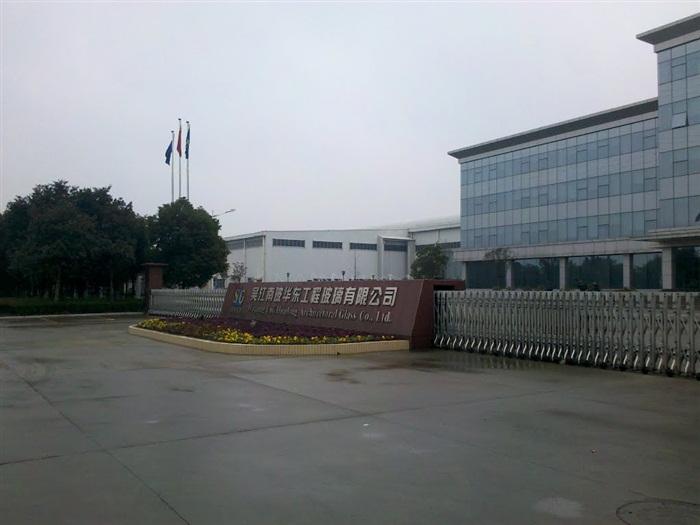

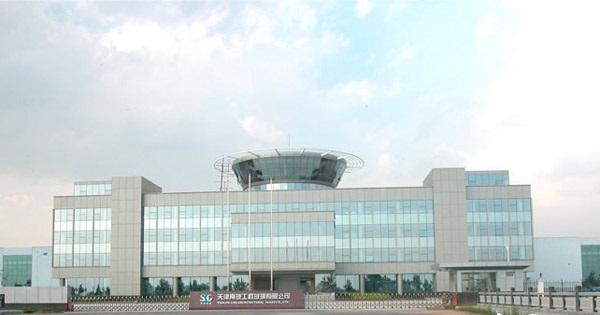

典型用户

已经在国内不同厂家的十余条生产线安装使用,产品线以三银、双银线为主。

在如下行业拥有比较多的用户:

  • Low-E节能玻璃镀膜
  • 高校实验室

成功应用的用户所使用的镀膜设备包括以下几种:

  • VON ARDENNE (冯阿登纳)离线溅射镀膜设备
  • xxx离线溅射镀膜设备
  • 用户自行组装的离线溅射镀膜设备

产品构成及服务项目

产品构成

包含软件和在线测试仪器(可选在线光度计、面电阻测试模块),根据需要为用户配备服务器(台式、云端)、台式机电脑、便携式电脑(笔记本)。

售前咨询和演示

用户需求调研、产品功能演示、价格预估、交期预估等。

方案制定

根据用户需求制定出方案,包括软硬件、定制功能、培训、交付、价格和时间等。

方案实施

软硬件采购、定制功能开发测试、整体培训、上线调试、验收等环节。

技术培训:

  1. 我们对所有用户提供至少一次技术培训,根据用户参与人员的基础、需求、产品特点、技术难度制定的培训计划,结合具体的使用和生产实例,培训时长至少一周(5个工作日),确保用户能够独立使用。
  2. 用户提出的培训需求,如软硬件升级、用户产品线升级、用户有新员工加入,我们都会根据实际情况协调。

技术支持

提供使用方法、故障处理、疑问等方面的技术支持,方式有电话、邮件、远程(QQ,微信)和有限次的上门技术支持。

技术咨询

镀膜线升级、改造、故障维修,产品开发、材料开发等。

售后服务

硬件保修、软件bug修复、软件功能升级。

应用场景和实例

三银膜系的开发
均匀性的调整
材料折射率的拟合

常见问题

  • 对在线光度计的格式是否有什么要求?

    我们支持市面上大部分在线光度计输出的光谱文件格式。我们也提供扩展的方法来支持更多的光谱文件格式,请和我们联系来确认。

  • 提供电脑吗?对电脑有什么要求吗?

    我们对新用户提供硬件购买选项,我们配置的电脑是知名品牌、高配置、经过我们测试的,能够满足我们软件的性能需求。用户自行提供的电脑,我们会实施,但如果遇到不可解决的问题,我们会向用户说明更换电脑。

    对于电脑的要求,我们建议是品牌机、高配置(CPU和内存)以确保能够使用更长时间、维持更好的性能。

  • 使用起来难度大吗?提供培训吗?

    使用难度因人而异,需要具备一定的光学薄膜基础知识(培训内容中包含)和软件操作技能(和Office类似),我们对新用户提供培训,对老用户的培训需求响应,确保用户能够用好我们的方案。

  • 计算速度真的那么快吗?

    经过多用户、多条生产线产品(双银、三银)、多计算平台(从XP到Win10)测试,用户感觉的计算时间只有其他类似产品的1%或者更短。当然调片快慢和质量控制水平受太多因素制约,我们会尽我们的努力来帮助用户提升这个水平。

  • 是否提供试用?

    由于这类产品大多是要基于用户生产线实际情况去配置、去开发属于自己的材料参数,经过一段时间熟悉之后才能得到最好的效果,为了避免浪费时间,我们不提供在线的试用。
    但是我们提供演示和说明让用户熟悉我们的产品,提供技术规格来确保用户买到自己想要的产品和服务。
    请和我们联系获取进一步的信息。
